21000-16-05-20-065-04-02 Ensemble boîtier de sonde de proximité Bently Nevada

Pour obtenir un devis, veuillez contacter Frida ci-dessous.

Téléphone/WhatsApp : +86 15359408275 E-mail:ventes5@mooreplc.com

Ensemble boîtier de sonde de proximité

21000-16-05-20-065-04-02:

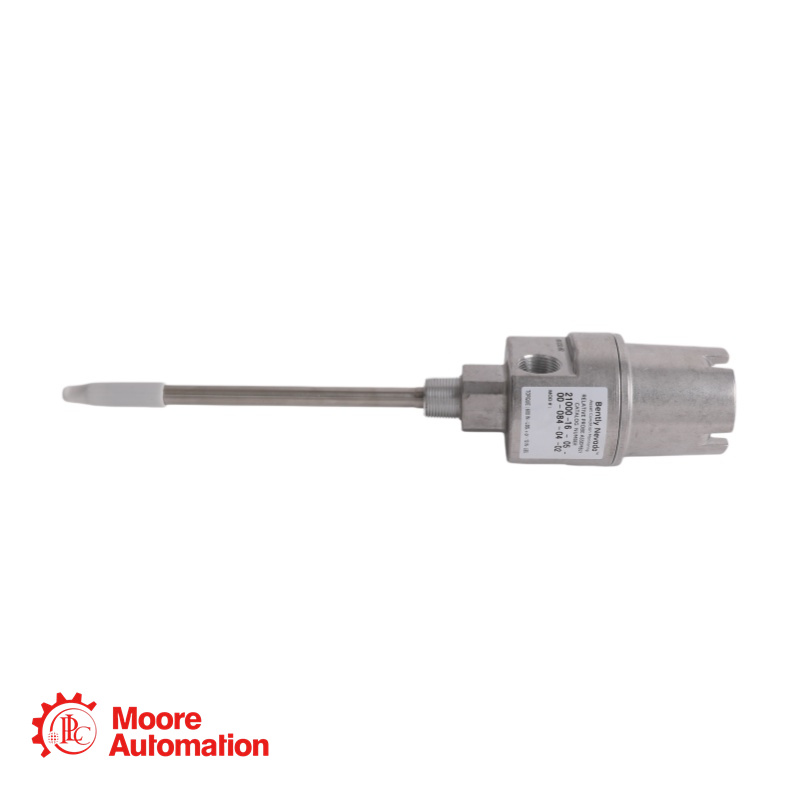

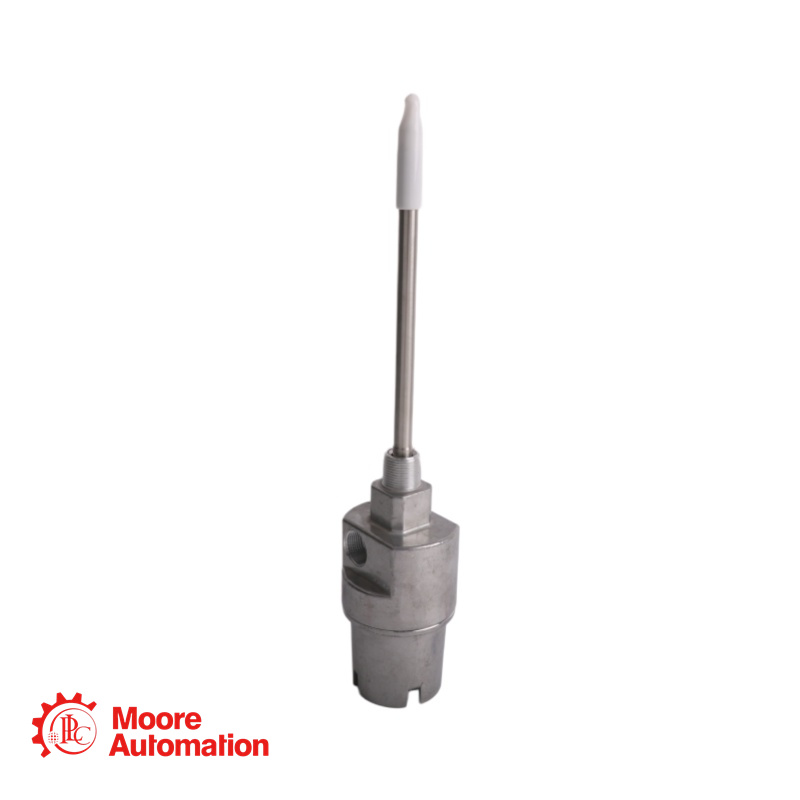

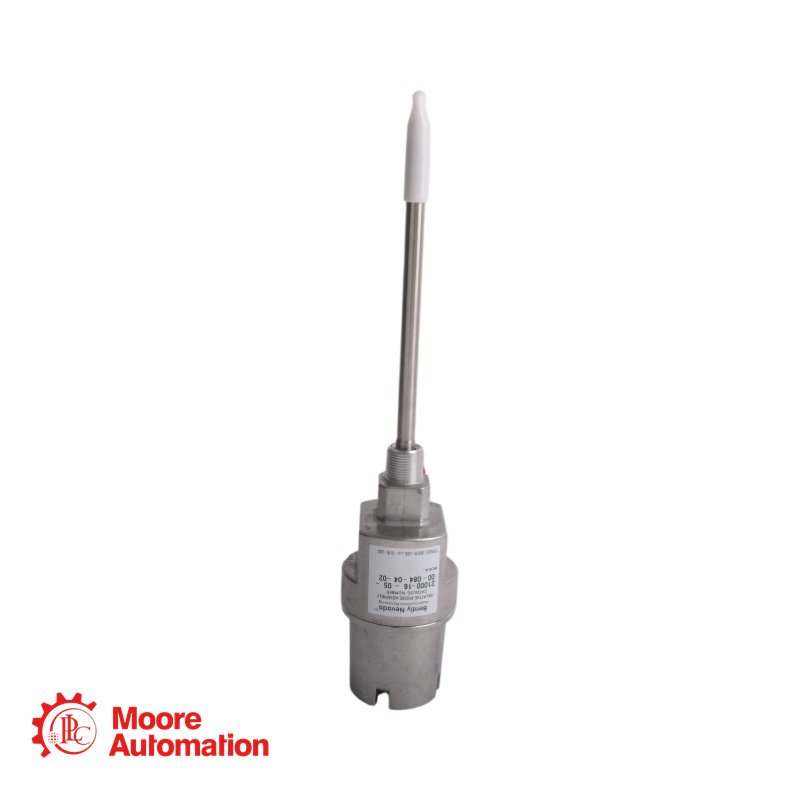

Il s'agit d'un ensemble de boîtier de sonde de proximité 21000 fabriqué par Bently Nevada (Baker Hughes). 21000-16-05-20-065-04-02 Il s'agit d'un boîtier entièrement métallique, composé d'un corps en aluminium et d'un manchon en acier inoxydable 304. Il comprend une sonde de proximité 3300 XL de 8 mm préinstallée avec un câble de 0,5 mètre, un adaptateur d'entretoise de 2 pouces et un manchon de sonde de 6,5 pouces.

Paramètres - 21000-16-05-20-065-04-02

Type de sonde : 3300 XL 8 mm (montage inversé)
Longueur du câble de la sonde : 0,5 mètre
Longueur de l'adaptateur d'entretoise : 2,0 pouces (51 mm)
Pénétration de la sonde (longueur du manchon) : 6,5 pouces (165 mm)
Longueur totale (CC + DDD) : 8,5 pouces (216 mm)
Filetage de montage : 3/4-14 NPT (Usiné pour 5 à 7 filets complets pour une rigidité accrue)
Matériau du boîtier : Aluminium (corps), Acier inoxydable 304 (manchon)
Raccords (Option 04) : Un seul bouchon 3/4-14 NPT

Domaines d'application - 21000-16-05-20-065-04-02

Surveillance des vibrations radiales : turbines à vapeur, turbines à gaz, compresseurs centrifuges, pompes et générateurs.
Mesure du phaseur (référence de phase/vitesse)
Conformité industrielle et environnement : Systèmes de protection des machines dans les industries pétrolières et gazières, pétrochimiques et de production d’énergie.

Mises en garde importantes - 21000-16-05-20-065-04-02

Intégrité antidéflagrante : Cette configuration utilise EE = 04 (un seul bouchon 3/4-14 NPT). Conformément à la page 6 de la fiche technique, ce raccord est homologué antidéflagrant par la CSA. Le boîtier conserve sa certification Classe I, Division 1.
Protection du connecteur : L’option AA = 16 ne comprend pas de protection du connecteur. Si une protection mécanique supplémentaire pour l’interface du connecteur de la sonde à l’intérieur du boîtier est souhaitée, veuillez considérer l’option AA = 34 (sonde 3300 XL de 8 mm avec protection du connecteur, homologations multiples).
Exigence relative au support de manchon : La longueur totale (CC = 2,0 po + DDD = 6,5 po) est de 8,5 po. Cette valeur étant inférieure à la limite de 12 po (305 mm), aucun support de manchon supplémentaire (réf. 37948-01) n’est requis.
Compatibilité de la longueur du câble de la sonde : Option BB = 05 (câble de 0,5 mètre). La dimension maximale C + D pour une sonde de 0,5 mètre est de 343 mm (13,5 pouces). La longueur totale de ce modèle est de 216 mm (8,5 pouces), ce qui est largement inférieur à la limite autorisée.
