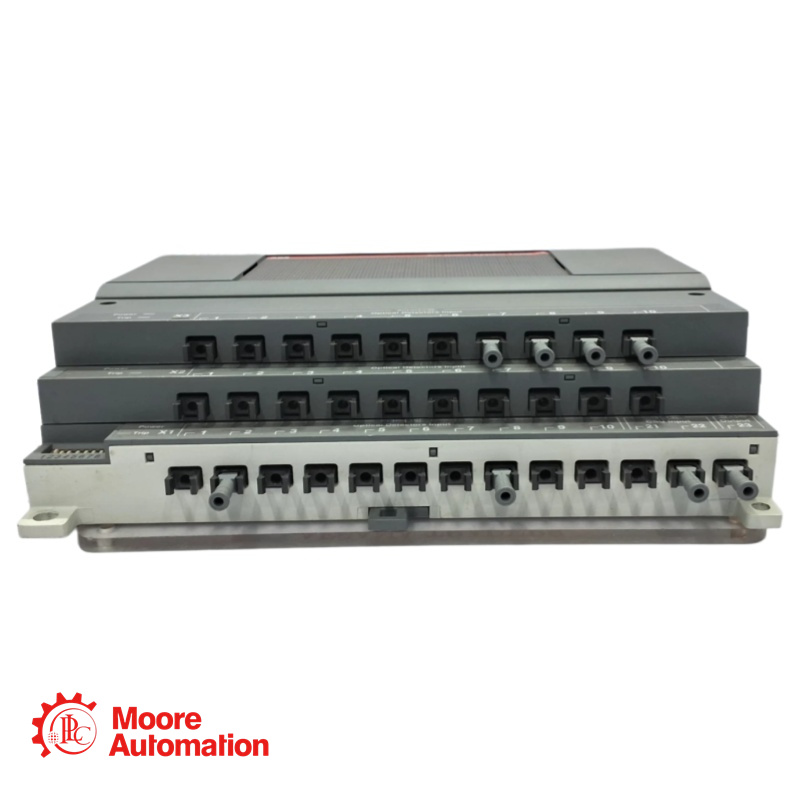

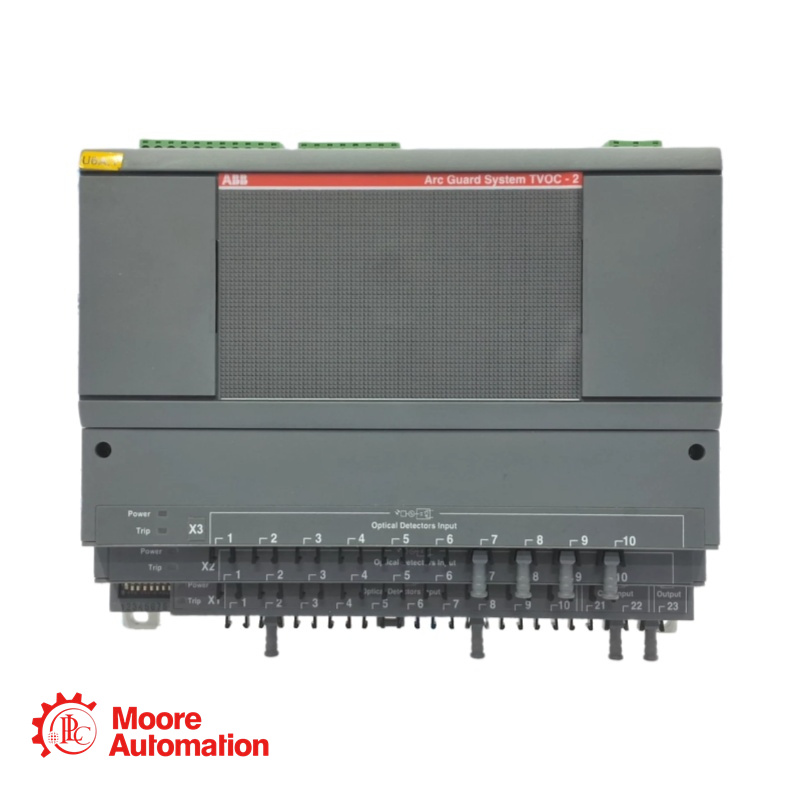

Moniteur d'arc 1SFA664001R1001 TVOC-2-240 ABB

🔹Aperçu rapide

Description courte

Le système de protection contre les arcs électriques TVOC-2 est un relais de protection qui atténue les défauts d'arc et contribue à la protection des personnes et des équipements. Le détecteur d'arc, élément principal du système, détecte la lumière d'un arc et, grâce à ses contacts IGBT rapides, envoie un signal électrique en moins d'une milliseconde à un disjoncteur à proximité. Ce dernier coupe l'alimentation et éteint l'arc. Le détecteur d'arc dispose de 10 entrées pour détecteurs et peut déclencher jusqu'à trois disjoncteurs, avec une sélectivité de zone si nécessaire. Deux modules d'extension permettent d'augmenter le nombre de détecteurs de lumière jusqu'à 30. L'unité comprend une interface homme-machine (IHM) pouvant être installée à l'extérieur d'une porte. Les détecteurs sont disponibles en différentes longueurs pour s'adapter à une configuration d'appareillage complète. Tension d'alimentation : 100-250 V CC ou 100-240 V CA, 50/60 Hz. Accessoires disponibles : unité de détection de courant, câbles optiques, attaches de câbles, etc.

Points forts

Temps de réaction ultra-rapide: Déclenche les contacts à semi-conducteurs IGBT dans environ < 1 ms à partir de la détection de la lumière, en passant outre les délais de protection standard afin de minimiser l'énergie de l'arc.
Certifié en sécurité fonctionnelle: Niveau d'intégrité de sécurité matériel SIL-2 selon les normes IEC 61508 et IEC 62061, correspondant au niveau de performance d (EN ISO 13849-1).
Architecture extensible: Prend en charge jusqu'à 30 détecteurs optiques à l'aide de modules d'extension supplémentaires (TVOC-2-E1 ou TVOC-2-E3) pour une couverture complète des cellules.
IHM intégrée (Interface Homme-Machine)Doté d'un écran LCD graphique et d'un clavier pour une configuration aisée, l'enregistrement des trajets (avec horodatage) et les journaux d'erreurs d'autodiagnostic, l'IHM est montable sur porte de panneau (protection frontale IP54).
Communication Modbus RTU: La variante du module COM (TVOC-2-240-C) fournit des mises à jour d'état en temps réel et une connectivité à distance via le protocole Modbus RTU.
Sélectivité de zone: Les commutateurs DIP configurables permettent à l'unité de déclencher des disjoncteurs spécifiques (jusqu'à 3 sorties IGBT) en fonction du capteur spécifique détectant l'arc.

🔹Données techniques clés

Tension de fonctionnement nominale (Us) : 100-240 V CA (50/60 Hz) / 100-250 V CC
Tolérance de tension : CA : -20 % / +10 % ; CC : -25 % / +30 %
Consommation électrique : 5 W
Sorties de déclenchement : 3 IGBT à semi-conducteurs (NO), 250 V CA/CC, 30 A / 0,2 s
Relais de signalisation : 2 x CO (K2, K3), 5 A, 250 V CA/CC
Relais d'alarme IRF : 1 x CO (K1) Autosurveillance, 5 A
Entrées du détecteur (unité de base) : 10 entrées optiques (extensibles à 30)
Longueur maximale du câble du détecteur : 30 m (standard) / 60 m (avec TVOC-2-E3)
Température de fonctionnement : -25 °C à +70 °C (en continu)

🔹Domaines d'application

Systèmes de distribution d'énergieProtection des appareillages de commutation, des panneaux de distribution et des compartiments de barres omnibus.
Automatisation industrielleProtection des centres de commande de moteurs (CCM) et des alimentations électriques des lignes de production.
Centres de donnéesAssurer la continuité du service en atténuant les risques d'arc électrique dans les circuits d'alimentation critiques.
Énergies renouvelables et infrastructuresSystèmes de captage de l'énergie éolienne/solaire, stations de pompage et navires.
Industries lourdes: Exploitation minière, traitement des métaux et usines chimiques dans des environnements électriques difficiles.
