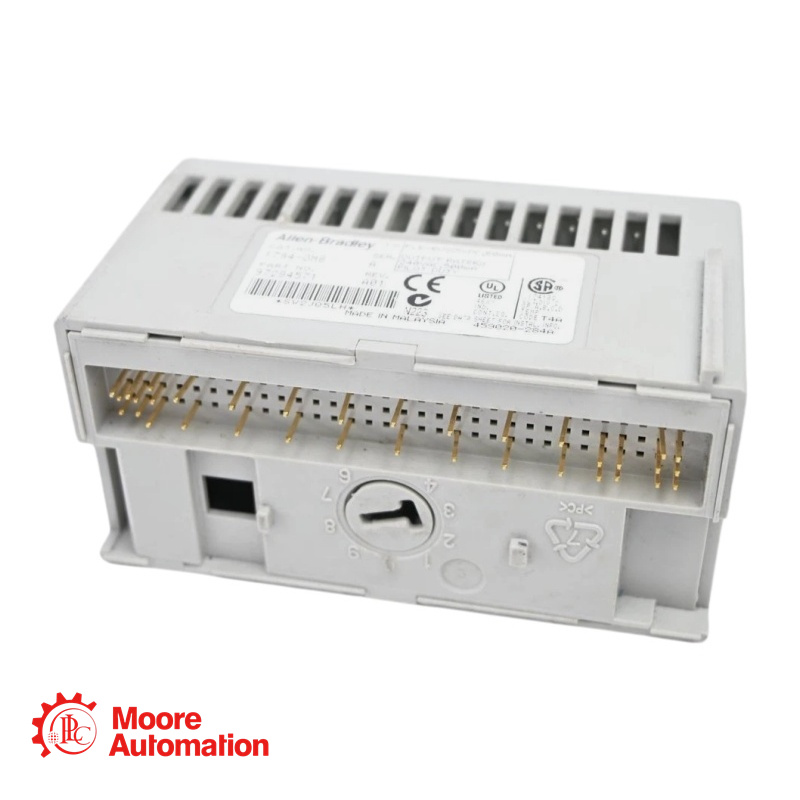

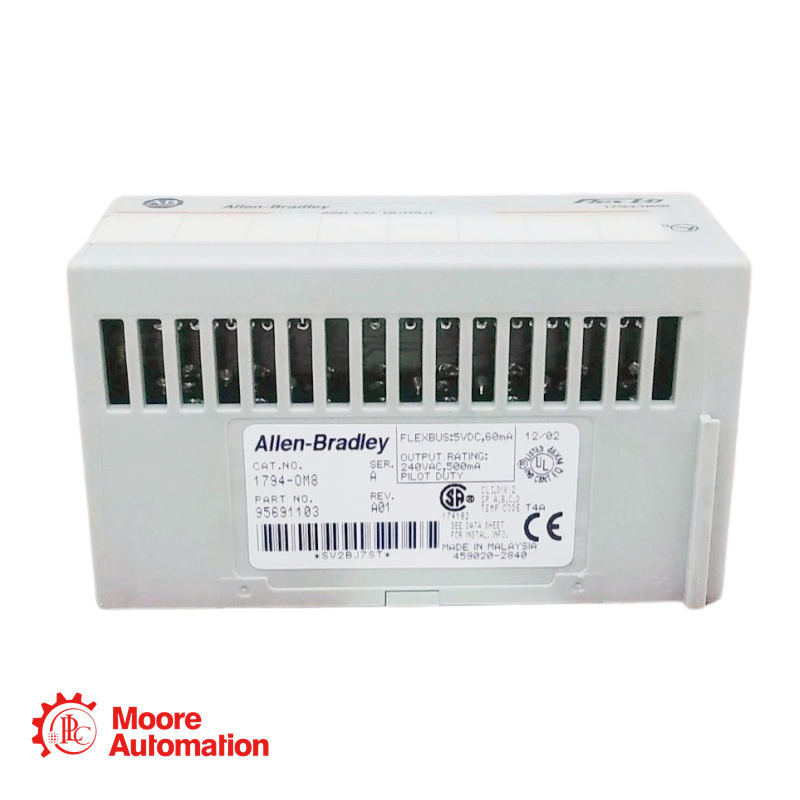

1794-OM8 Module d'E/S numérique

Le module de sortie numérique Flex I/O 1794-OM8 possède 8 sorties non isolées, une tension de sortie nominale de 240 V CA et un courant de sortie nominal de 4,0 A. Il fonctionne également avec une chute de tension maximale de 1,5 V CA à 0,5 A à l'état passant et un courant de fuite maximal de 2,5 mA à l'état bloqué.

1794-OM8 Caractéristiques

Sorties : 8 non isolées
Tension de sortie nominale : 240 V CA
Courant de sortie nominal : 4,0 A
Courant maximal à l'état passant : 500 mA par sortie
Chute de tension maximale à l'état passant : 1,5 V CA à 0,5 A
Fuite hors tension max. : 2,5 mA
Tension d'isolement : 250 V en continu
Courant Flexbus : 60 mA à 5 V CC
Dissipation de puissance : 5 W à 0,5 A max.
Dissipation thermique : 17,1 BTU/h à 0,5 A max.

1794-OM8 FAQ

Q : Que signifie « Sorties non isolées » pour ce module ?
A : Les sorties non isolées signifient que les 8 canaux de sortie partagent une référence électrique commune. Tous les canaux sont référencés à la même borne commune sur le bornier. Cela simplifie le câblage pour les applications non critiques, mais offre une protection moindre contre les défauts entre canaux par rapport aux modules isolés individuellement ou par groupe. Cette configuration convient aux applications où les appareils de terrain fonctionnent à partir d'une seule alimentation CA.

Q : Quel est le courant maximal que le module peut commuter simultanément sur les 8 canaux ?
A : Le 1794-OM8 possède un courant de sortie total de 4,0 A réparti sur ses 8 canaux. Chaque canal supportant un courant maximal de 500 mA, il est impératif de veiller à ce que la somme des courants sur tous les canaux actifs ne dépasse pas 4,0 A. Par exemple, il est impossible de commuter simultanément les 8 canaux à 500 mA (8 × 0,5 A = 4,0 A correspondrait à la limite exacte). Une répartition de charge soignée est donc indispensable.

Q : Que signifie la spécification du courant de fuite à l'état bloqué, et comment pourrait-elle affecter mon application ?
A : Le courant de fuite maximal à l'état bloqué de 2,5 mA signifie que même lorsque la sortie est désactivée, un faible courant peut continuer à circuler à travers le dispositif de commutation à semi-conducteurs (triac/SCR). Dans certaines applications sensibles, cette fuite pourrait maintenir une charge à haute impédance (comme une petite bobine de relais ou un voyant) faiblement alimentée ou empêcher la coupure complète.
