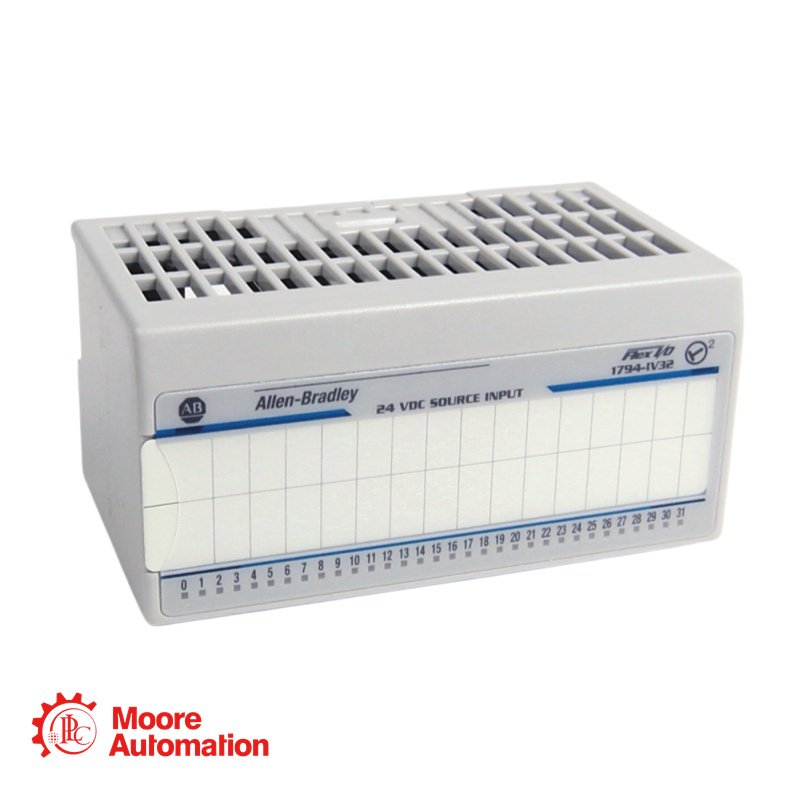

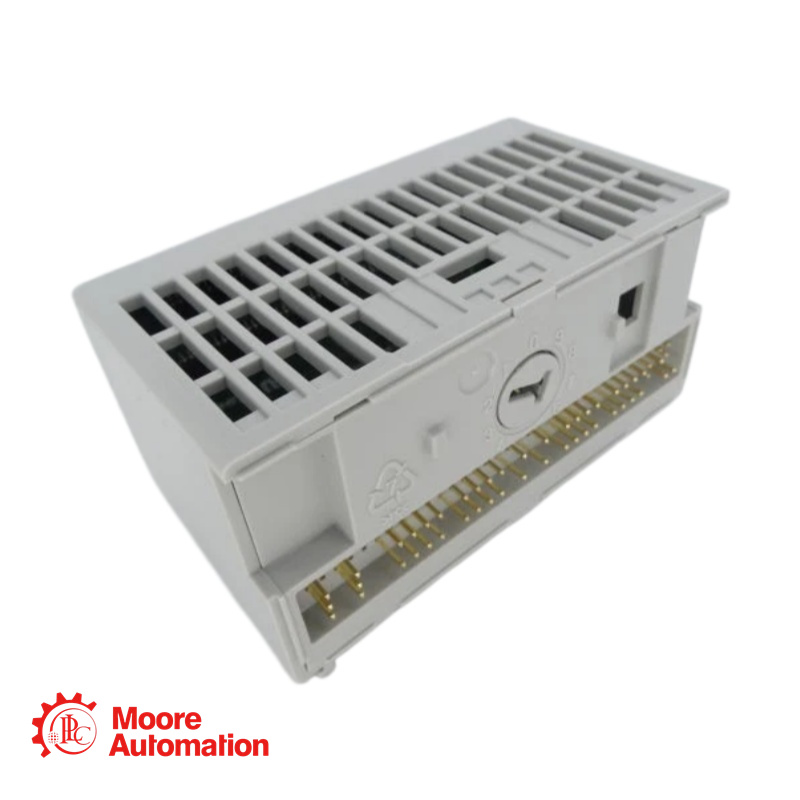

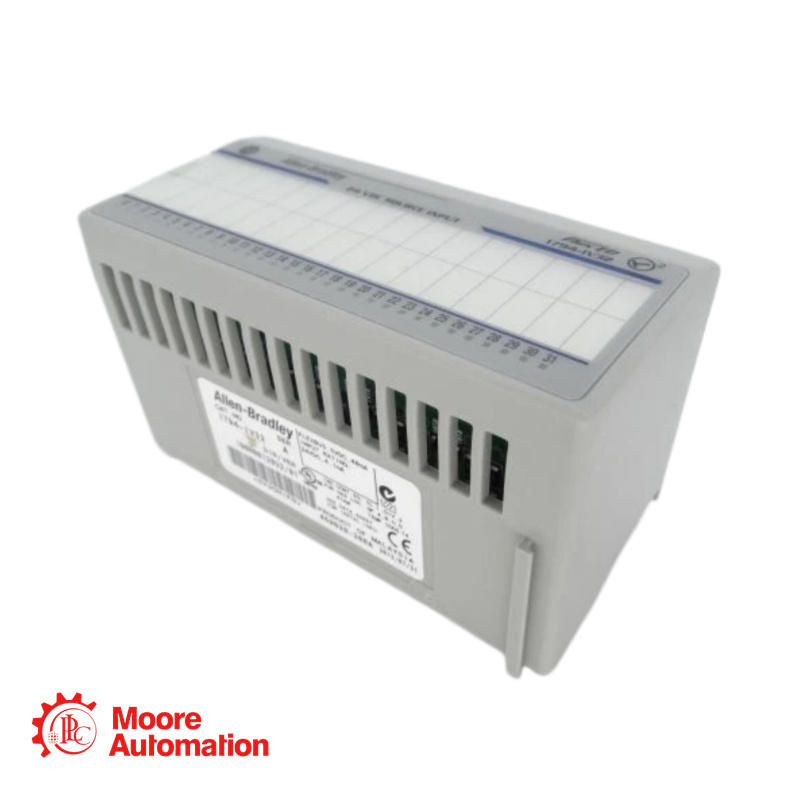

Module d'entrée discrète PLC 1794-IV32

1794-IV32 Module d'entrée discrète

Le module 1794-IV32 est un module d'entrée discret faisant partie de la plateforme Flex I/O. Il dispose de trente-deux (32) canaux d'entrée à source de courant acceptant une tension d'entrée nominale de 24 V CC. Ce module consomme 40 mA sous 5 V CC sur le bus FlexBus et est compatible avec les unités de base à bornes 1794-TB32, 1794-TB32S, 1794-TB62DS et 1794-TB62EXD4X15.

1794-IV32 Caractéristiques

Type de module : module d'entrée discret 24 V CC
Nombre de canaux : trente-deux (32)
Indicateurs d'état : 32 indicateurs d'état jaunes
Nombre d'entrées : trente-deux (32)
Configuration du câblage : Alimentation
Niveau de pollution maximal : Degré de pollution 2
Tension d'entrée nominale : 24 V CC
Niveau de surtension maximal : Catégorie de surtension II
Tension d'entrée nominale : 24 V CC
Tension minimale à l'état passant : 19,2 V CC
Base de montage : 1794 Base de montage
Plage de tension d'entrée : 19,2-31,2 V CC
Tension maximale à l'état passant : 31,2 V CC
Altitude : 6562 pieds
Courant à l'état passant, min : 2,0 mA

1794-IV32 FAQ

Q : Quelles sont la tension et le courant minimum à l'état passant, et pourquoi est-ce important ?
A : Le 1794-IV32 nécessite une tension d'alimentation minimale de 19,2 V CC à 2,0 mA pour détecter correctement l'état passant. Tout signal de champ inférieur à 19,2 V CC ou présentant une capacité de courant insuffisante ne sera pas enregistré.

Q : Ce module peut-il être utilisé dans des zones dangereuses ?
A : Le module doit être installé dans un boîtier approprié, conforme à la classification de la zone dangereuse. Pour les installations en zone dangereuse, le bornier 1794-TB62EXD4X15 est spécialement conçu pour ces environnements.

Q : Quelle est la consommation de courant du FlexBus, et pourquoi est-elle indiquée à 40 mA ?
A : La consommation de courant FlexBus correspond au courant électrique consommé par le module sur l'alimentation logique 5 V CC du fond de panier FLEX I/O pour alimenter son électronique interne. Avec 40 mA, le 1794-IV32 est un module économe en énergie, ce qui permet de conserver une marge de puissance suffisante sur le fond de panier pour d'autres modules dans le même ensemble FLEX I/O.
