Contrôleur CL 5370 L1 1769-L16ER-BB1B

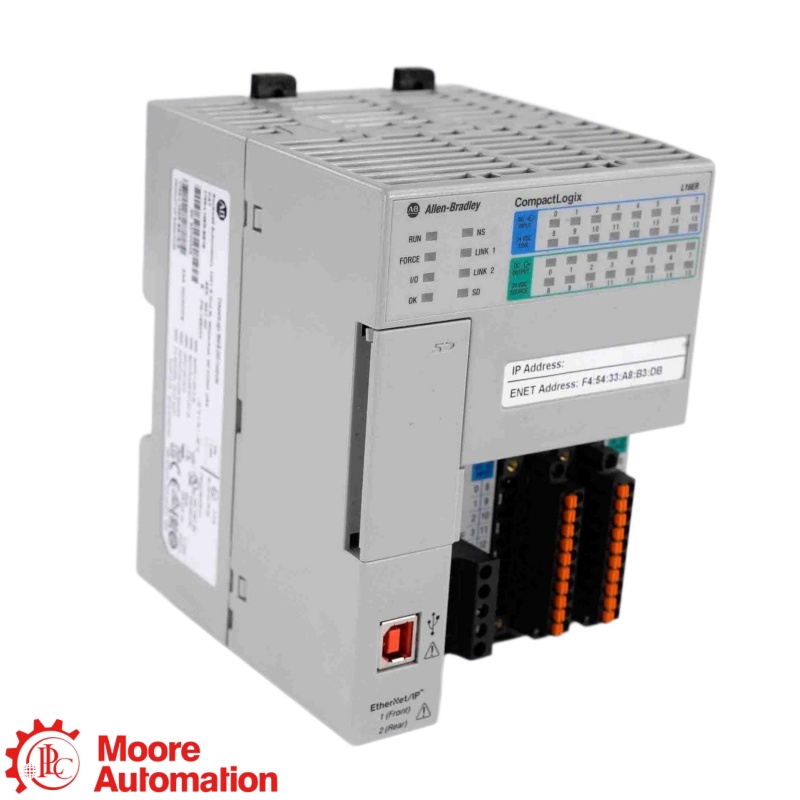

1769-L16ER-BB1B Le contrôleur CL 5370 L1 exécute les programmes de contrôle machine Logix, gère 16 entrées et 16 sorties CC intégrées et communique via EtherNet/IP. Il dispose de 384 Ko de mémoire utilisateur, de deux ports Ethernet compatibles DLR et prend en charge jusqu'à six modules d'extension POINT I/O. Il nécessite une alimentation 24 V CC, du matériel POINT I/O 1734 compatible et une version de Studio 5000 correspondant au firmware installé.

1769-L16ER-BB1B Utilise deux ports RJ45 EtherNet/IP comme un commutateur intégré pour un câblage linéaire ou en anneau au niveau du périphérique (DLR). Ces ports acheminent le même trafic réseau du contrôleur, évitant ainsi la création de deux interfaces de contrôleur isolées. La conception du réseau doit respecter la limite de quatre nœuds EtherNet/IP configurés par le contrôleur et suivre les règles de topologie linéaire ou DLR sélectionnées.

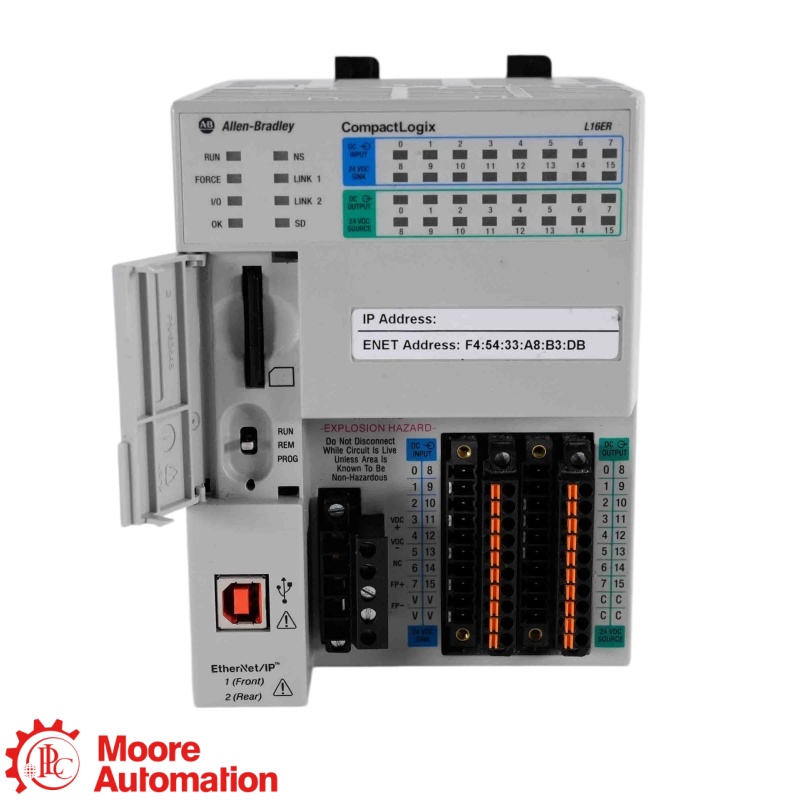

1769-L16ER-BB1B Ce contrôleur offre 16 entrées numériques 24 V CC à absorption et 16 sorties numériques 24 V CC à alimentation directe pour les signaux machine. Ces canaux font partie de la configuration de base et fonctionnent avec l'extension d'E/S POINT optionnelle. Avant tout câblage ou remplacement, vérifiez la tension d'excitation, les connexions communes, la logique des entrées à absorption et les exigences de charge des sorties à alimentation directe.

1769-L16ER-BB1B Ce contrôleur étend les E/S locales via le bus POINT avec jusqu'à six modules d'E/S POINT 1734 compatibles et prend en charge jusqu'à quatre nœuds EtherNet/IP dans le projet Logix Designer. Cette capacité étant une limite spécifique au catalogue, un projet nécessitant davantage de modules locaux ou de nœuds réseau doit utiliser une configuration de contrôleur avec une capacité supérieure.

1769-L16ER-BB1B Il s'agit d'un contrôleur CL 5370 L1 standard ne prenant pas en charge les axes de mouvement CIP intégrés. Sa configuration est prévue pour la logique, les E/S numériques embarquées, l'extension d'E/S POINT et la communication EtherNet/IP. Les applications nécessitant un mouvement intégré doivent être comparées à une référence compatible avec le mouvement, telle que 1769-L18ERM-BB1B, et à la combinaison variateur/micrologiciel requise.

1769-L16ER-BB1B Ce système offre 384 Ko de mémoire utilisateur pour le projet Logix et utilise une carte SD industrielle pour la sauvegarde, le transfert et la mise à jour du firmware. La configuration standard inclut une carte 1784-SD1 de 1 Go et prend également en charge l'option 1784-SD2 de 2 Go. Avant la restauration, la taille du projet, le firmware du contrôleur et l'image de la carte SD doivent correspondre à ceux du contrôleur cible.

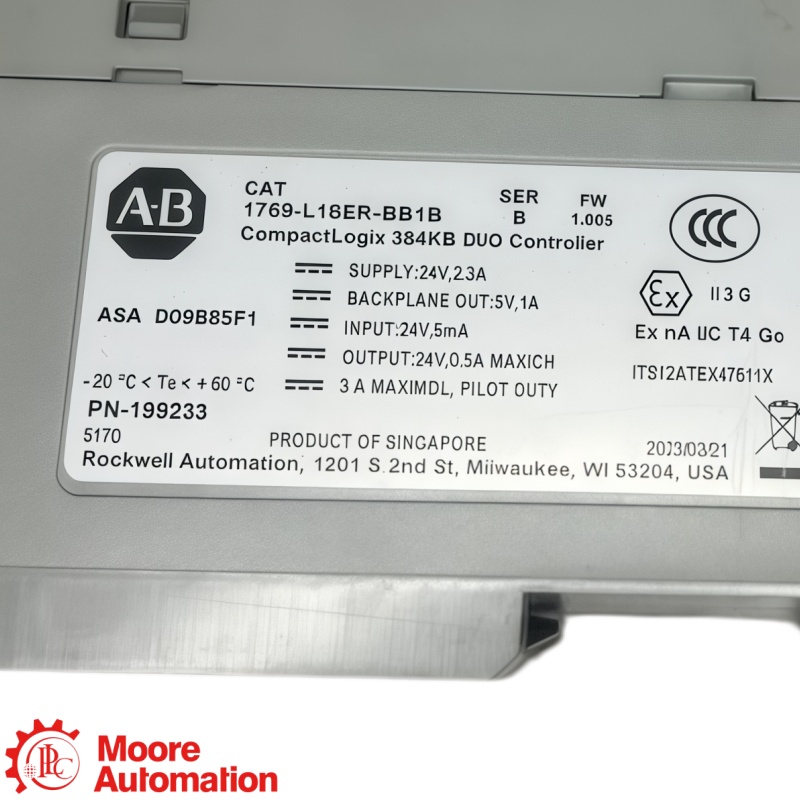

1769-L16ER-BB1B Ce contrôleur, référencé par le fabricant comme actif, est un CL 5370 L1 doté de 384 Ko de mémoire. Tout remplacement doit impérativement correspondre à la série matérielle, à la version du firmware, à la compatibilité avec Studio 5000 Logix Designer et au projet enregistré. N'utilisez pas un autre numéro de catalogue 1769-L1 comme solution de remplacement directe : les limites de mémoire, de nœuds, de mouvements et d'extension diffèrent.

1769-L16ER-BB1B Il est impératif de vérifier que le contrôleur est bien celui qu'il est avant d'être utilisé pour rétablir le contrôle, les E/S embarquées et la communication EtherNet/IP. Assurez-vous de la compatibilité avec l'alimentation CC (10-28,8 V), la charge sur site, le câblage des 16 entrées (collecteur) et des 16 sorties (source), le nombre de modules d'E/S POINT, le nombre de nœuds EtherNet/IP, la topologie du réseau, le mode de montage, les exigences relatives au pare-chocs arrière, la série du contrôleur, le firmware et la mémoire du projet. Toute incompatibilité peut empêcher le démarrage ou entraîner un comportement anormal des E/S.
