16925-60 - Câble d'interconnexion BENTLY NEVADA

BENTLY NEVADA 16925-60 câble d'interconnexion

Directeur des ventes: Frida

E-mail: ventes5@mooreplc.com

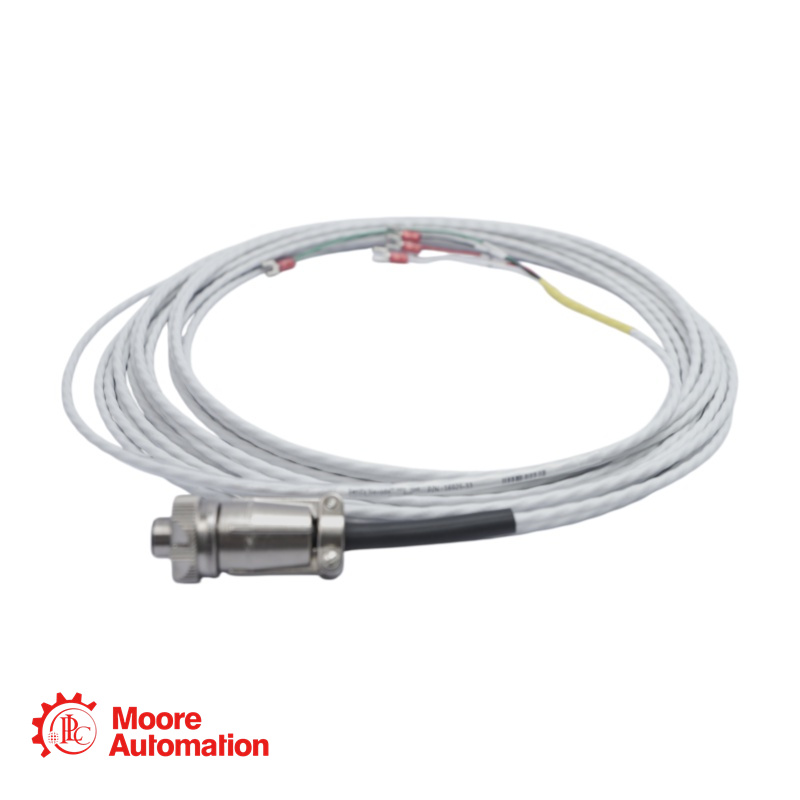

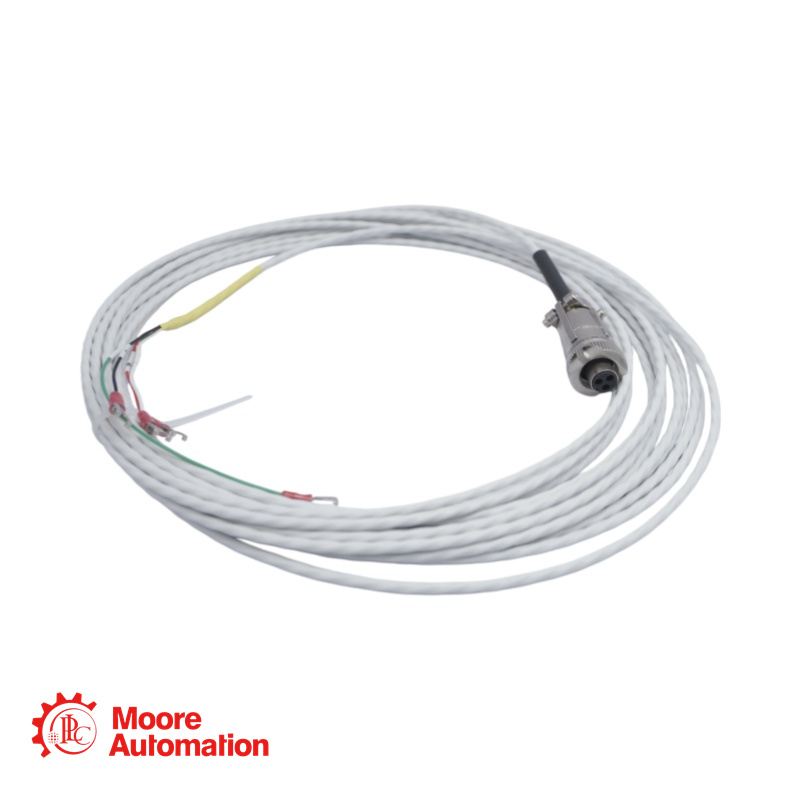

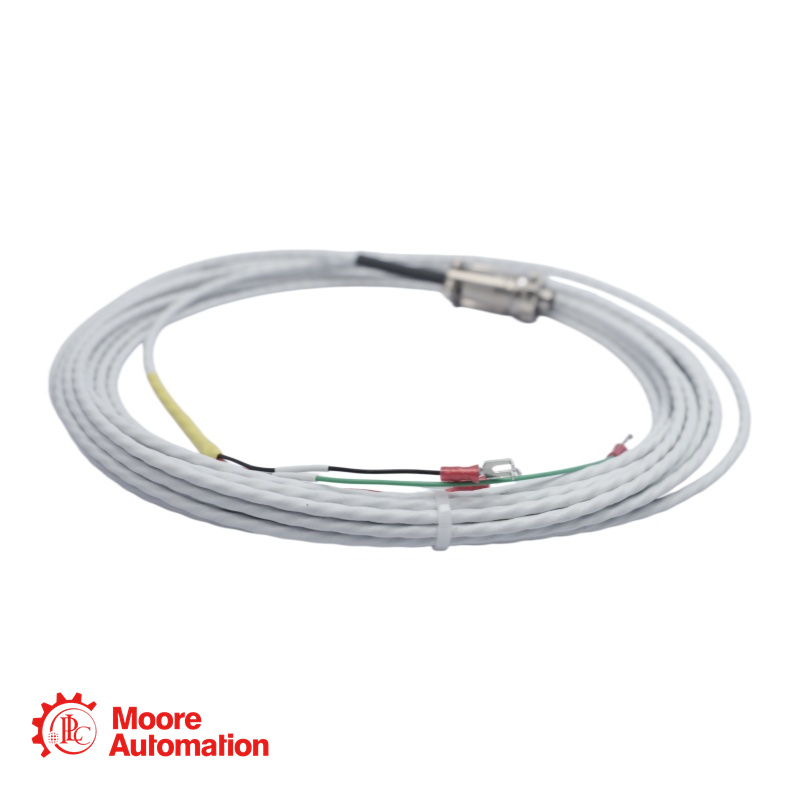

Le câble Bently Nevada 16925-60 est un câble d'interconnexion standard à 3 conducteurs blindés non métalliques. Il est spécialement conçu pour les systèmes de surveillance des vibrations industrielles et de contrôle de l'état des machines. Son rôle principal est d'assurer une transmission stable, à faible bruit et de haute intégrité des signaux dynamiques et statiques entre les accéléromètres (tels que les Bently Nevada 330400 ou 330425) et le module de surveillance 3500.

16925 : Modèle de base, représentant un câble d'interconnexion blindé à 3 conducteurs sans armure métallique.

-60 : Option de longueur, représentant une longueur totale de câble de 60 pieds (environ 18,28 mètres).

Q : Quelle est la différence entre 16925-60 et 16710-60 ?

A : Les performances électriques sont identiques. Le modèle 16925-60 n'est pas blindé (flexible), tandis que le modèle 16710-60 est doté d'une gaine blindée en acier inoxydable pour une protection mécanique supérieure contre l'écrasement, l'abrasion ou les dommages physiques dans les zones sans tuyauterie de conduit.

Q : Puis-je couper ce câble sur place pour obtenir une longueur plus courte ?

R : Non recommandé. Le câble est pré-câblé et scellé en usine. Le couper rend extrêmement difficile la réinstallation du connecteur moulé à 3 broches du capteur sur le terrain, ce qui risque d'entraîner des infiltrations d'humidité et une dégradation du signal. Si vous avez besoin d'une longueur différente, Bently Nevada propose des options standard comme -15 (4,5 m) ou -32 (9,7 m).

Q : Quelle est la longueur maximale de câble autorisée pour cette application ?

A : La longueur totale du câble entre l'accéléromètre 330400/330425 et le moniteur ne doit pas dépasser 305 mètres (1 000 pieds) afin d'éviter l'atténuation du signal de vibration haute fréquence. Une longueur de 18 mètres (60 pieds) est un choix standard et très fiable.

Q : Comment la tresse de blindage du câble doit-elle être mise à la terre pour éviter les interférences ?

A : Le blindage doit être mis à la terre à une seule extrémité (mise à la terre en un seul point), généralement au niveau du bornier ou du boîtier du moniteur. Le blindage côté capteur doit rester isolé (flottant). Une mise à la terre aux deux extrémités crée une boucle de masse, ce qui introduit un bruit industriel important de 50/60 Hz dans vos mesures de vibrations.
