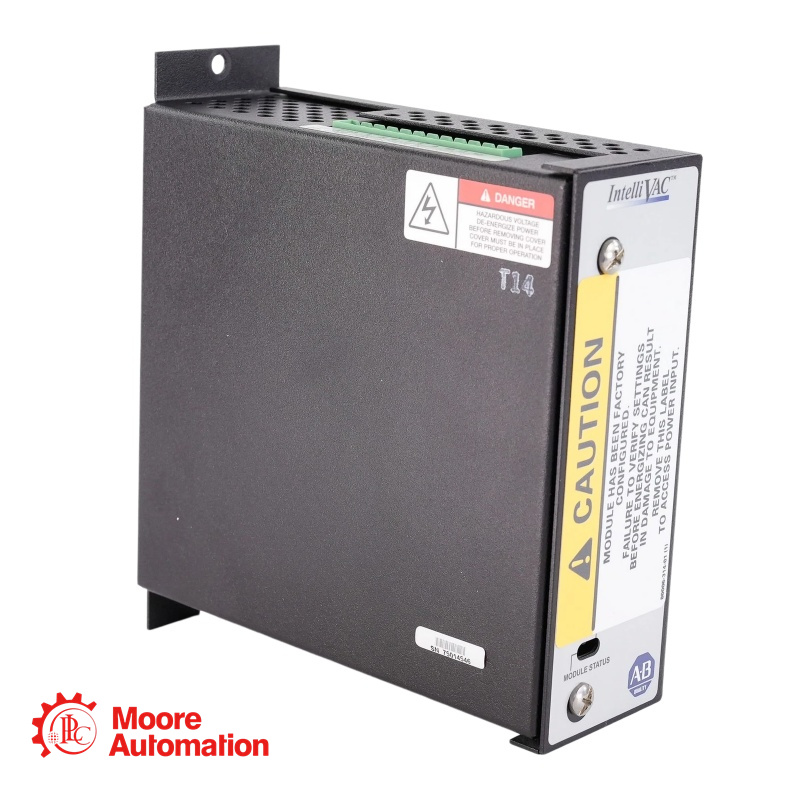

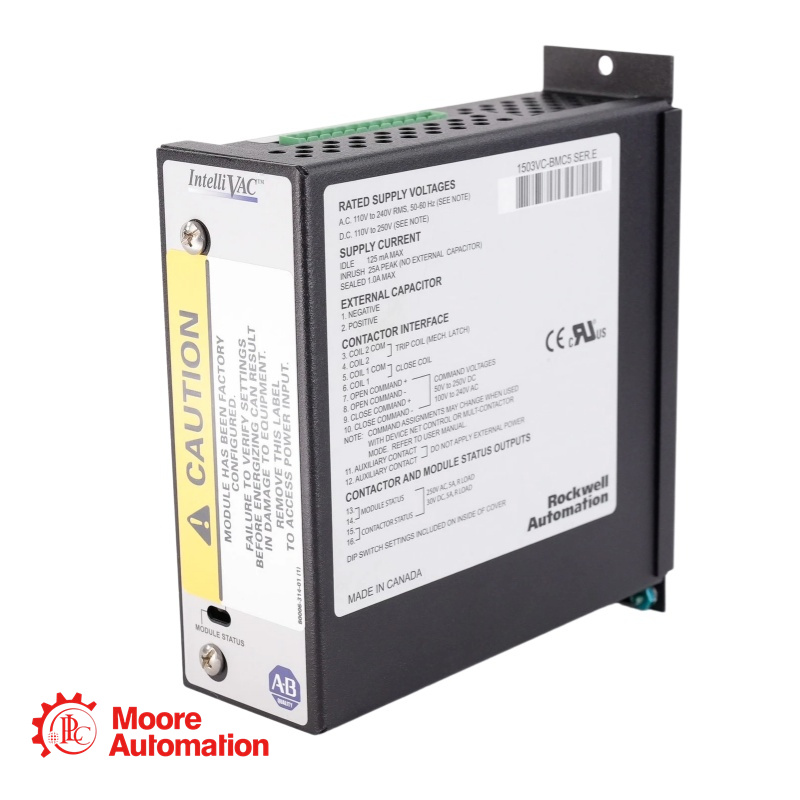

Description de 1503VC-BMC5-MC1

Le Bulletin 1503VC sert à commander les contacteurs à vide du Bulletin 1502, composants essentiels des contrôleurs de moteurs moyenne tension CENTERLINE des Bulletins 1500/1900. IntelliVAC est une solution performante et flexible pour la commande des contacteurs à vide moyenne tension utilisés dans les démarreurs et les alimentations de moteurs.
Un module IntelliVAC peut être utilisé pour commander les contacteurs à vide de 400 et 800 A conformes à la norme Bulletin 1502. IntelliVAC permet de commander aussi bien les contacteurs à verrouillage électrique que les contacteurs à verrouillage mécanique.

Une plage de tension d'alimentation (110-240V AC 50/60 Hz, 110-250V DC) permet une mise en œuvre dans de multiples applications.
Un temps de déclenchement constant du contacteur à vide (à une tension d'alimentation donnée) garantit des performances répétables.
Le temps de coupure sélectionnable du contacteur à vide améliore la coordination avec les fusibles d'alimentation en amont.
La compensation électronique d'altitude (Bulletin 1502 400 A uniquement) élimine la compensation mécanique requise pour les altitudes supérieures à 1000 mètres (les contacteurs Bulletin 1502 800 A comprennent un réglage mécanique d'altitude convivial).

Paramètre

Courant d'appel principal : 25 A crête (1/2 cycle)
Courant de repos (max., sans bobine alimentée) : 125 mA (CA) / 35 mA (CC)
Courant de maintien (max.) : 300 mA (CA) / 100 mA (CC)
Courant de fermeture/déclenchement (0,2 s) : Consultez le tableau de la fiche technique pour connaître les valeurs limites spécifiques.
Tension d'alimentation de fonctionnement (prise de courant) : 95 V minimum
Tension d'alimentation opérationnelle (chute de tension) : 75 V minimum (70 V pour le déclenchement)
Entrées de commande (ouverture/fermeture) : 70-240 V CA / 70-250 V CC ; courant maximal à l’état passant : 11 mA CA / 2,4 mA CC
Contacts de sortie d'état : CA 250 V, 5 A (charge R) ; CC 30 V, 5 A (charge R)

FAQ

Que signifie l'avertissement « Commande non valide présente » et comment le résoudre ?
A : Cet avertissement (indiqué par une LED jaune d'état du module) s'affiche si une commande de fermeture, de déplacement ou de déclenchement est détectée pendant la séquence de mise sous tension du module, ou si une commande de fermeture/déplacement est réappliquée trop rapidement (avant que la séquence d'ouverture du contacteur ne soit vérifiée en environ 60 ms, plus le temps de coupure). Il s'affiche également si des commandes de fermeture et de déclenchement sont présentes simultanément sur un verrou mécanique. La récupération est automatique : l'avertissement disparaît dès que le signal d'entrée fautif est supprimé ou corrigé, sans qu'il soit nécessaire de couper ou de remettre sous tension l'alimentation de commande.

Comment fonctionne la fonction de protection contre la sous-tension à retard (TDUV) et quand un condensateur externe est-il nécessaire ?
A : La fonction TDUV permet au contacteur de rester fermé lors d'une brève chute de tension ou d'une coupure de courant sans s'ouvrir. Le module peut fournir des durées TDUV courtes (jusqu'à 0,2 seconde pour 110/120 V et 1,0 seconde pour 220/240 V) sans aucun composant externe. Pour des durées plus longues, jusqu'à 2 secondes (configurables par commutateurs DIP), un condensateur externe doit être connecté aux bornes 1 et 2 du module. Soyez prudent lors de l'utilisation de la fonction TDUV dans des applications d'arrêt d'urgence, car le contacteur ne s'ouvrira qu'à l'expiration du délai programmé.

Quelle est la différence entre les sorties relais « État du module » et « État du contacteur » ?
A : Les deux sorties relais, dotées de contacts normalement ouverts, fournissent des indications distinctes. Le relais d'état du module est fermé (fonctionnement normal) lorsque le module fonctionne normalement (LED verte) et ouvert en cas de défaut (LED rouge) ou d'avertissement. Le relais d'état du contacteur est fermé lorsqu'une commande de fermeture est active pendant les 200 premières millisecondes, ou dès que le contacteur est détecté comme étant physiquement fermé (LED jaune) ; il est ouvert lorsque le contacteur est ouvert.
